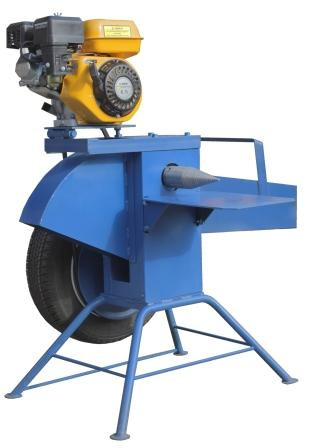

Подрібнювач гілок ТМ АгроМир під бензиновий двигун (з конусом, гартовані ножі) КРАЩЕННА КОНСТРУКЦІЯ!

Доставка по Україні!

Подрібнювач гілок ТМ АгроМир під бензиновий двигун (з конусом)

Гілкоподрібнювач призначений для рубання гілок діаметром до 50 мм на відрізування 100-120 мм. Рубічний пристрій гікоподрібнювача приводиться в дію за допомогою бензинового двигуна потужністю від 6,5 к. с. Гілкоподрібнювач призначений для заготівлі дров із гілок.

Особливості конструкції гікоподрібнювача:

Основний вузол гікоподрібнювача — серцевина. Корпус серцевини виготовлений зі сталевого куточка 40 х 5 мм і пластин листової сталі завтовшки 5 мм. У корпусі розташований шестереньковий редуктор (коефіцієнт редукції — 4,875), що забезпечує передавання обертового моменту з первинного вала на сорочковий пристрій. Механізм серцевини має 3-вальну систему. На нижній (первинний) вал встановлений ведимий шків, а на середньому та верхньому валах встановлені 8 ножів (по 4 ножі на кожному валу). Шестерні подрібнювача гілок виготовлені зі сталі марки 45. Приводна шестерня має 16 зубів, дві вторинні по 78 зубів. Шестерні та вали проходять термічну обробку (твердість HR= 45 - 52). Модуль зуба шестерень 2,5.

Бензиновий двигун встановлюється на кріпильну пластину. Пластина закріплена до корпусу шинкоподрібнювача на шарнірні петлі, які забезпечують можливість регулювання сили натягу приводного ременя. Для фіксації потрібного натягу ременя використовується регулювальний болт.

Принцип дії:

Крутний момент із бензинового двигуна передається на відовий шків, який через шестерняне передавання передає обертання на середній і верхній вали, що обертаються в протилежних напрямках. Гілки подаються в рубальний пристрій через бункер завантаження й викидається назовні через бункер вивантаження. У нижній частині корпусу приварені чотири ніжки, що забезпечують стійкість виробу.

Таблиця 1. Характеристики валів:

Для рівної роботи шинкоподрібнювача на відовий шків потрібно встановити маховик. Як маховик потрібно використовувати збалансоване колесо від автомобіля «Життя» (до комплекту не входить).

Якісну та надійну роботу гікоподрібнювача забезпечують ножі, виготовлені з конструкційної сталі 45, яка має необхідні фізичні властивості, добре «тримає» різальну крайку та має високу стійкість до механічних навантажень. У гіткоподрібнювачі використовуються ножі з однобічним заточуванням, водночас різальні крайки сходяться нахлистом. Однобічне заточування ножів підходить для рубання сухих гілок діаметром від 10 до 50 мм. Ножі з однобічним заточуванням проходять термооброблення.

Стандартна комплектація:

Серцевина, тумба, бункер вивантаження, бункер завантаження, шків зі ступицею під колесо, ремінь В-1950.

Додаткова комплектація:

Столик і конус 65 мм для колення дров.

Технічні параметри:

• габаритні розміри (без двигуна): 1070 х 930 х 630 мм.
• вага: 77,4 кг.
